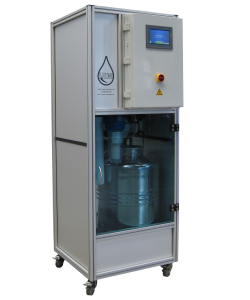

LabWasserZentrale - Reinstwasser Wasseraufbereitungsanlage
Technische Daten:
( RO2S EDI industrielle Umkehrosmoseanlage Wasseraufbereitung durch Umkehrosmose )
- 4 Stufen Umkehrosmose Wasseraufbereitungsanlage
- Leistung 100 / 150/ 250 Liter/ h @ 10°C / variert nach Kundenwunsch
- Permeat:
– Leitfähigkeit des Produktes < 0,055 µS/cm > 18,2 MΩ x cm
– Silikatgehalt < 0,1 ppm
– TDS < 1 ppm - Maße ca. BxTxH 1000 x 1700 x 1400 ( in mm )
- Stufe 1 Umkehrosmoseanlage „Standanlage Typ RO40x“
- Stufe 2 Umkehrosmoseanlage „Standanlage Typ RO40x“
- Stufe 3 Elektro Deionisation ( EDI )
- Stufe 4 Polishing
*Für größere Ansicht Maus über das Bild ziehen*
Stufe 1: Umkehrosmose
- Permeatdurchsatz: xxx L/h ( variiert nach Kundenwunsch ) Betriebsdruck ca.10 bar
- …x 4040 Membrane 4040 xxxx
- …x Edelstahlmembrangehäuse 4040
- Edelstahlpumpe 230V oder 400 V AC 50 Hz
Stufe 2: Umkehrosmose
- Permeatdurchsatz: 100 / 150/ 250 /…….. L/h ( variiert nach Kundenwunsch ) Betriebsdruck ca. x bar
- …x Membrane 40 xxxx
- …x Edelstahlmembrangehäuse 40x
- Edelstahlpumpe 230V AC 50 Hz xxx W
Stufe 3: Elektro Deionisation ( EDI )
Zur permanenten Erzeugung von Reinstwasser wird ein EDI mit passender Leistung eingesetzt.
Dieses Technik funktioniert durch Elektrodialyse und Elektrodeionisation.
Leistung: 100 / 150/ 250
- Leitfähigkeit des Produktes < 0,056 µS/cm > 18,2 MΩ x cm
- Silikatgehalt < 0,1 ppm
- TDS < 1 ppm
Stufe 4: Polishing
Zur Gewährleistung der Produktwasserqualität wird die Stufe 4 als sogenanntes Polishing mit einer Kartusche mit Mischbett-Laborharzqualität bestückt.
Diese Stufe dient nur zur Qualitätsabsicherung mit einem minimalen Verbrauch des Mischbettharzes, da das Permeat bereits vom EDI der 3. Stufe
eine Leitfähigkeit von 18,2 MΩ x cm hat. Aus diesem Grund ist der Verbrach vom Mischbettharz wesentlich geringer und ist viel länger haltbar im Vergleich zu konventionellen Anlagen ohne EDI und zusätzlicher 2. Stufe Umkehrosmose.
- Mischbettharz Kartusche
- Durchmesser 85 mm Höhe 440 mm
einschließlich Adapter mit quick Fitting 3/8 Zoll - Harz Füllung in Laborharzqualität
Hauptbestandteile:
- Computer Controller Typ ( IEM SPS Steuerung )
- Schaltschrank mit RS232 oder USB Schnittstelle zur Programmierung und Fernadministrationsmöglichkeit via Internet
- Betriebsstundenzähler
- Alu Rahmen
- Automatisches Spülsystem mit Magnetventil
- Magnetventil am Wassereingang an Stufe 1
- 2x Aktiver Durchflusstransmitter Digital
(1: Produkt 1: Abwasser ) - 2x Aktiver Druckanzeigetransmitter Digital 0-16 Bar
( Vordruck, Betriebsdruck ) - integriertes Leitfähigkeitsmessgerät
- Möglichkeit zur Fernüberwachung via Internet ( es wird ein DHCP internetfähiger Netzwerkanschluss Typ RJ45 benötigt )
interakitives Touch Screen Steuerungs-System
- Monitoring System mit SPS Computer Steuerung
- 1x Transmitter Leitwert Anzeige am Permeat
- 3x aktiver Durchflusstransmitter Digital (1: Produkt 1: Abwasser 1: Recycling)
- 3x aktiver Drucktransmitter Digital 0-16 bar
Weitere Funktionen:
- Filterwechsel-Anzeige
- Zustandsanzeige von Druck- und Durchflüssen
- Qualitätsüberwachung
- Fehlerspeicher
Speisewasserqualität:
- Max. Salzgehalt im Eingangswasser 3000 μS/cm ( Auslegung 750 μs/cm)
- Min. Vordruck 1 bar Eingangswasser
- Temperatur 4° C bis 30° C
- Speisewasserqualität: 5μ gefiltert , Trinkwasser
- Maximum freie Chlorine: 0.1 mg/l
- Härte im Speisewasser:
10° dt. Härte = 50% Ausbeute
0° dt. Härte = 70% Ausbeute
