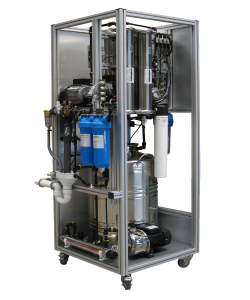

LabWasserZentrale – Reinstwasser Wasseraufbereitungsanlage

Technische Daten:
( RO2S EDI industrielle Umkehrosmoseanlage Wasseraufbereitung durch Umkehrosmose )

  • 4 Stufen Umkehrosmose Wasseraufbereitungsanlage
  • Leistung 100 / 150/ 250 Liter/ h @ 10°C  / variert nach Kundenwunsch
  • Permeat:
    – Leitfähigkeit des Produktes < 0,055 µS/cm  > 18,2 MΩ x cm
    – Silikatgehalt < 0,1 ppm
    – TDS < 1 ppm
  • Maße ca. BxTxH 1000 x 1700 x 1400 ( in mm )
  • Stufe 1 Umkehrosmoseanlage „Standanlage Typ RO40x”
  • Stufe 2 Umkehrosmoseanlage „Standanlage Typ RO40x”
  • Stufe 3 Elektro Deionisation ( EDI )
  • Stufe 4 Polishing

Stufe 1: Umkehrosmose

  • Permeatdurchsatz: xxx L/h ( variiert nach Kundenwunsch ) Betriebsdruck ca.10 bar
  • …x 4040 Membrane 4040 xxxx
  • …x Edelstahlmembrangehäuse 4040
  • Edelstahlpumpe 230V oder 400 V AC 50 Hz

Stufe 2: Umkehrosmose

  • Permeatdurchsatz: 100 / 150/ 250 /…….. L/h ( variiert nach Kundenwunsch ) Betriebsdruck ca. x bar
  • …x Membrane 40 xxxx
  • …x Edelstahlmembrangehäuse 40x
  • Edelstahlpumpe 230V AC 50 Hz xxx W

Stufe 3: Elektro Deionisation ( EDI )

Zur permanenten Erzeugung von Reinstwasser  wird ein EDI mit passender Leistung eingesetzt.
Dieses Technik funktioniert durch Elektrodialyse und Elektrodeionisation.

Leistung: 100 / 150/ 250

  • Leitfähigkeit des Produktes < 0,056 µS/cm  > 18,2 MΩ x cm
  • Silikatgehalt < 0,1 ppm
  • TDS < 1 ppm





Stufe 4: Polishing

Zur Gewährleistung der Produktwasserqualität wird die Stufe 4 als sogenanntes Polishing mit einer Kartusche mit Mischbett-Laborharzqualität bestückt.

Diese Stufe dient nur zur Qualitätsabsicherung mit einem minimalen Verbrauch des Mischbettharzes, da das Permeat bereits vom EDI der 3. Stufe
eine Leitfähigkeit  von  18,2 MΩ x cm hat. Aus diesem Grund ist der Verbrach vom Mischbettharz wesentlich geringer und ist viel länger haltbar im Vergleich zu konventionellen Anlagen ohne EDI und zusätzlicher 2. Stufe Umkehrosmose.

  • Mischbettharz Kartusche
  • Durchmesser 85 mm Höhe 440 mm
    einschließlich Adapter  mit quick Fitting 3/8 Zoll
  • Harz Füllung in Laborharzqualität

Hauptbestandteile:

  • Computer Controller Typ ( IEM SPS Steuerung )
  • Schaltschrank mit RS232 oder USB Schnittstelle zur Programmierung und Fernadministrationsmöglichkeit via Internet
  • Betriebsstundenzähler
  • Alu Rahmen
  • Automatisches Spülsystem mit Magnetventil
  • Magnetventil am Wassereingang an Stufe 1
  • 2x Aktiver Durchflusstransmitter Digital
    (1: Produkt 1: Abwasser )
  • 2x Aktiver Druckanzeigetransmitter Digital 0-16 Bar
    ( Vordruck, Betriebsdruck )
  • integriertes Leitfähigkeitsmessgerät
  • Möglichkeit zur Fernüberwachung via Internet ( es wird ein DHCP internetfähiger Netzwerkanschluss Typ RJ45 benötigt )

interakitives Touch Screen Steuerungs-System

  • Monitoring System mit SPS Computer Steuerung
  • 1x Transmitter Leitwert Anzeige am Permeat
  • 3x aktiver Durchflusstransmitter Digital (1: Produkt 1: Abwasser 1: Recycling)
  • 3x aktiver Drucktransmitter Digital  0-16 bar

Weitere Funktionen:

  • Filterwechsel-Anzeige
  • Zustandsanzeige von Druck- und Durchflüssen
  • Qualitätsüberwachung
  • Fehlerspeicher

Speisewasserqualität:

  • Max. Salzgehalt im Eingangswasser 3000 μS/cm ( Auslegung 750 μs/cm)
  • Min. Vordruck 1 bar Eingangswasser
  • Temperatur 4° C bis 30° C
  • Speisewasserqualität: 5μ gefiltert , Trinkwasser
  • Maximum freie Chlorine: 0.1 mg/l
  • Härte im Speisewasser:
    10° dt. Härte = 50% Ausbeute
    0° dt. Härte = 70% Ausbeute
