Typ: | 3 Stufen 250 Liter / Stunde Reinstwasser Umkehrosmose EDI Wasseraufbereitungsanlage |
Leistung: | 250 Liter / Stunde (<1 µs/cm @15° C Wassertemperatur Speisewasser Leitungswasser Qualität: Enthärtet @ 1 ° dH Leitwert @ 600µs/Cm |
Maße: | ca. 800*1100*1650mm BxTxH. ( Nur Anlage ohne Optionen und Behälter) |
Sieb Rückspülfilter ( Feinfilter ) 1/2″ |
Schmutzpartikel und Fremdkörper werden durch ein feines, formstabiles Filtersieb zuverlässig herausgefiltert. Durch die Rückspülfunktion ist dieser Filter in kürzester Zeit wieder komplett gereinigt. |
Druckminderer | Druckminderer |
Systemtrenner | Der Systemtrenner dient der Sicherung des Trinkwassers durch Verhinderung des Zurückfließens von Nichttrinkwasser in das öffentliche Wasserversorgungsnetz. Der zwischen dem öffentlichen Wasserversorgungsnetz und dem privaten Verbrauchernetz installierte Systemtrenner bildet eine Trennung und verhindert so den Kontakt zwischen den beiden Wassernetzen. Er schützt das öffentliche Wasserversorgungsnetz vor ausgangsseitigem Überdruck, umgekehrten Druckverhältnissen und Wasserrückfluss. Gemäß Norm EN 12729 nach EN 1717.
Sie benötigen diese Option nicht, sofern Sie bereits einen Systemtrenner installiert haben. |
Enthärtungs-anlage | Doppelenthärtungsanlage Typ 200
20°dH 2x 8000 Liter, |
Vorfilter: | ||||
Sediment Filter | Sediment Filter integriertes Vorfiltergehäuse 2,5 – inkl. Filtergehäuseschlüssel – Feinfilter 5µ eingesetzt – inklusive Verrohrung mit der Anlage – mit Halterung |
|||

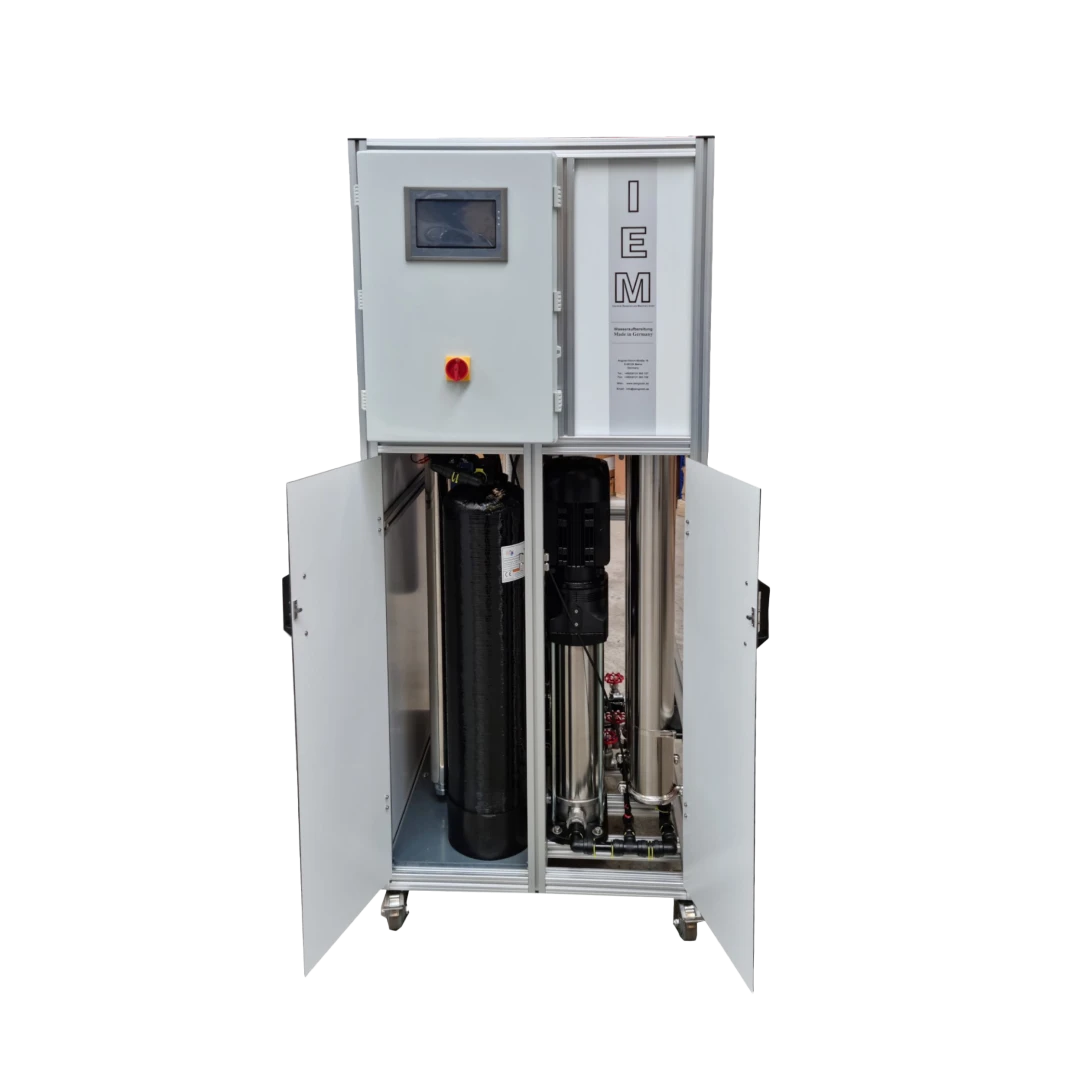

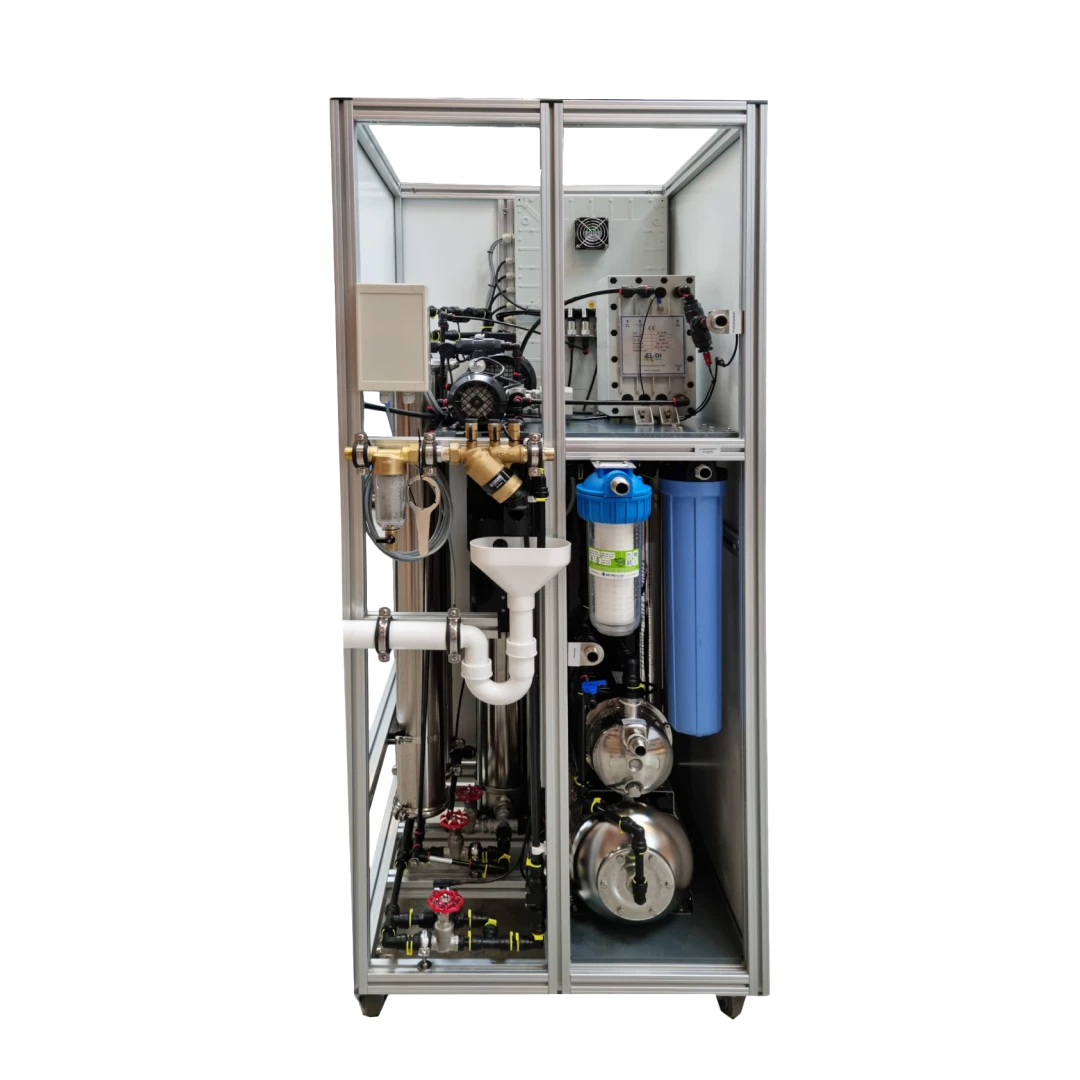

Typ: | 3 Stufen 250 Liter / Stunde Reinstwasser Umkehrosmose EDI Wasseraufbereitungsanlage (All-in-One Lösung) | |||
Leistung: | 250 Liter / Tag (< 1 µs/cm @15° C Wassertemperatur ohne Pos. 2: Leitwert < 1 µs/cm @15° C Wassertemperatur ohne Berücksichtigung von CO2) |
|||
Maße: | 800*1100*1650mm BxTxH.. (ohne weitere Optionen und Behälter) Aluminium Gestell mit Abdeckung Auf Rollen Eine Komplettlösung vom Leitungswasser bis Reinstwasser in einem einzigen System mit allen benötigten Komponenten.teilweise ( Optionen) sind die Komponenten extern, Vorratsbehälter und Optionen wie Enthärtungsanlage, CO2 Laugendosierung |
|||
SPS – Steuerung: | Computer Controller IEM mit USB Anschluß und optionaler Möglichkeit zur Fernüberwachung und Administration via Internet | |||
Trockenlaufschutz: | Ja | |||
Stufe 1 | Umkehrosmose Wasseraufbereitungsanlage Typ 442 | |||
Leistung: | 500 Liter / Stunde (99% rejection @15° C Wassertemperatur ) | |||
Membran | IEM XLE4040 ( extra low Energy PA Membrane ) | |||
Membrangehäuse: | Edelstahl Druckrohr, PE Endkappen | |||
Pumpe: | Edelstahl-Kreiselpumpe 400V AC geräuscharm, mehrstufig | |||
Montage – Bauart: | montiert auf Alu-Rahmen | |||
Durchfluss-Sensoren: | 2x Aktiver Durchflusstransmitter Digital (1: Produkt 1: Abwasser ) |
|||
Drucksensoren: | 2x Aktiver Druckanzeigetransmitter Analog 0-16 Bar ( Vordruck, Betriebsdruck ) |
|||
Trockenlaufschutz: | Ja | |||
Spülsystem: | Automatisches Spülsystem ( Magnetventil ) | |||
Leitwertanzeige: | Leitwertüberwachung am Permeat | |||
Permeatverwurfung | mit Permeatverwurf-System | |||
Stufe 2 | Umkehrosmose Wasseraufbereitungsanlage Typ 441 | |||
Leistung: | 300 Liter / Stunde (99% rejection @15° C Wassertemperatur ) | |||
Membran | IEM XLE4040 ( extra low Energy PA Membrane ) | |||
Membrangehäuse: | Edelstahl Druckrohr, PE Endkappen | |||
Pumpe: | Druckerhöhungspumpe Edelstahl P211 / 640 W | |||
Leitwertanzeige: | Leitwertanzeige am Permeat | |||
Montage – Bauart: | Alu Gestell | |||
Durchfluss-Sensoren: | 1x Aktiver Durchflusstransmitter Digital (1: Produkt ) |
|||
Drucksensoren: | 1x Aktiver Druckanzeigetransmitter Analog 0-16 Bar ( Betriebsdruck ) |
|||
Trockenlaufschutz: | Ja | |||
Stufe 3 | EDI ( intern) | |||
Leistung: | 250 Liter / Stunde <1 µs/cm | |||
Typ: Inline Elektroentionisierungssystem | ||||
Leistung 250 Liter / Stunde 5 – 40° C Speisewassertemperatur | ||||
Typ: industrial | ||||
EDI Module – Industrial | ||||
230 V AC 50 Hz | ||||
EDI Leitwertüberwachung | ||||
Polishing Filter DI (Polizeipatrone) Extern material GFK | ||||
1x 350 Liter / Stunde <1 µs/cm | ||||
Harz Füllung ( Mischbett Anionen + Kationen ) Typ Laborqualität | ||||
1x Füllung | ||||
Leitwert Anzeige am Permeat als Textausgabe | ||||
einschließlich Adapter | ||||
1x Füllung | ||||
Leitwert Anzeige am Permeat als Textausgabe | ||||
einschließlich Adapter | ||||
Speisewasser-eingang: | Magnetventil am Wassereingang 230 V 50Hz | |||
Anschlüsse: | Permeat 3/4″ AG / Abwasser 3/4″ AG / Speisewasser 3/4″ AG | |||
Abschaltung: | Schwimmerschalter | |||
Grenzwerte: | Max. Salzgehalt im Eingangswasser 3000 µS/cm ( Auslegung 750 µs/cm) Min. Vordruck 1 bar Eingangswasser Temperatur 4° C bis 30° C Speisewasserqualität: 5µ gefiltert , Trinkwasser Maximum freie Chlorine: 0.1 mg/l Härte im Speisewasser: 10° dt. Härte = 50% Ausbeute 0° dt. Härte = 70% Ausbeute |
|||
Standby Spülung | Zur Verhinderung der Erhöhung des TOC- Gehaltes im Stand-by Modus (Total Organic Carbon) muss die Anlage mindestens alle 12 Stunden einmal in Betrieb gehen. Bleibt die Anlage mehr als 12 Stunden im Standby Modus, wird diese in den Produktionsmodus versetzt und das Produktwasser durch ein motorisiertes 3-Wege Edelstahlventil in den Abfluss geleitet. Diese Funktion wird in die SPS einprogrammiert. |
|||
Fördersystem mit Vorratsbehälter: | ||||
Vorratsbehälter: | Produktwasser Vorratsbehälter 5000 L ( Extern) (Lagertank aus hochwertigem PE) Max. Abstand vom UO Anlage 5 m Dimeter 2030 mm Höhe 1800 mm Anschlüsse oben 2″ und 27 mm Anschlüsse unten 2″ und 3/4 mmAchtung: ( nur der Tank wird geliefert, die gesamte Verrohrung von der Anlage zum Behälter und der Förderpumpe muss vor Ort beim kunde erledigt werden durch den Betreiber der Anlage ) |
|||
CO2 Falle | CO2 Falle dient zur Verhinderung, dass das Reinstwasser ( im Produktwasser Behälter ) durch Belüftung bei Abnahme CO2 aufnimmt, die Luft wird durch die CO2 Falle geleitet. 2,5×10 Zoll Laborqualität |
|||
Niveaumessung | Levelsensor Transmitter ( Transducer ) Einbau und Programierung in SPS – Steuerung exakte Niveaumessung durch ein DruckmessverfahrenTank voll ( Stop Produktion) Tank halbleer ( Start Produktion) Tank leer ( Alarm ) programmiert in der SPS der AnlageTechnische Parameter: Eingangsspannung : DC 24V DC Stromaufnahme : 200 uA Ausgang : 1-10 V Reaktionszeit : 500 ms Arbeitstemperatur : 0 ~ 45 Grad |
|||
Pumpe: | Druckerhöhunsgpumpe Förderpumpe Typ: IEMHJ550Q/max.: 58 L/min ( 3,5 M³/H ) H/max.: 45m ( 4,5 Bar) Motor 220 – 240 V~/50 HzArtikelbeschreibung HJ550 Edelstahl-pumpe, Material Edelstahl 1.4301 ( AISI 304) Ansaughöhe ca. 9 m Förderhöhe ca. 45 m Kapazität: 3500 l/h Max. Förderdruck ca. 4,5 bar Nennspannung: 220 – 240 V~/50 Hz 550 W ( 1 Hp) integrierter Thermoschutz vor Überhitzung Maximale Wassertemperatur: 60°C Sauganschluss: 1″ IG Druckanschluss: 1″ IG Insulation Classe : B IP 44 Max. Umgebung Temp. +40°C Alle Angaben @ 2900 R/Min. ( 50 Hz)Aufbau auf Alu Gestell gesteuert durch die SPS-eigene Steuerung der Umkehrosmoseanlage |
|||
Druckbehälter | Druckbehälter 1 x 20 Liter Edelstahl Drucktank zur Kompensation und als Vorratsbehälter 20 Liter gesamt Volumen von Luft und Wasser, Wassermenge ist abhängig vom Vordruck ( 10 Liter Wasser@5bar ) Inklusive Fittinge, Ventile und Schläuche |
|||
Direktabnahme | Direkt-Abnahmeanschluss am Gerät | |||
Montage – Bauart: | montiert auf Alu-Rahmen | |||
UV Entkeimung | Ultraviolett Entkeimung 50 L/Min | |||
Ultraviolett System | UV System mit Ausfall-Überwachung ( eingebaut ) Edelstahl Wassersterilisator ( UV- System) 50 Watt UV Wassersterilisator – Durchflussrate: 50 Liter pro Min. Quarzlampe 220 V, 50Hz, 50 Watt – Störmeldung über SPS mit Anzeige im Schaltschrank bei Ausfall |
|||
Umwälzpumpe | Förderpumpe Typ: IEMHJ550
Q/max.: 58 L/min ( 3,5 M³/H ) Artikelbeschreibung Aufbau auf Alu Gestell |
|||
Filter 0,2µ | Sterilfilter 0,2µ Filter Typ 0,2 µ Kerzenfilter Material: Polypropylene 2,5 Zoll ( Filterfläche 0,65 m² ) Betriebstemp. bis 65° C Betriebsdruck 4,2 bar ( max. Differenz 2 bar) mit 2 Differenzfruck-Manometern |
|||
Monitoring | interaktives Monitoring System und Fernadministration | |||
Touch Screen | interaktives Touch Screen System + Fernmonitoring Monitoring System mit SPS Computer Steuerung Schaltschrank mit RS232 oder USB Schnitstelle zur Programmierung und Fernadministrationsmöglichkeit via Internet 1x Transmitter Leitwert Anzeige am Permeat 3x Aktiver Durchflusstransmitter Digital (1: Produkt 1: Abwasser 1: Recycling) 3x Aktiver Drucktransmitter Digital 0-16 barWeitere Funktionen: – Zustandsanzeige von Druck- und Durchflüssen – Qualitätsüberwachung – FehlerspeicherDer aktuelle Status der Anlage kann aus der Ferne bei Bedarf durch den Kunden mit Hilfe einer Client-Software überwacht werden ( Monitoring ). Eine DHCP-fähige Internetverbindung ist dazu an der Anlage via verbundenem RJ-45 Kabel von Kundenseite aus notwendig. Änderungen an der Software können aus der Ferne nur durch den Hersteller ( Fa. IEM ) durchgeführt werden nach gemeinsamer Absprache. Der Kunde erhält keinen Zugriff auf die SPS Programmierung, dies bleibt dem Hersteller ( Fa. IEM ) vorbehalten. |
|||
