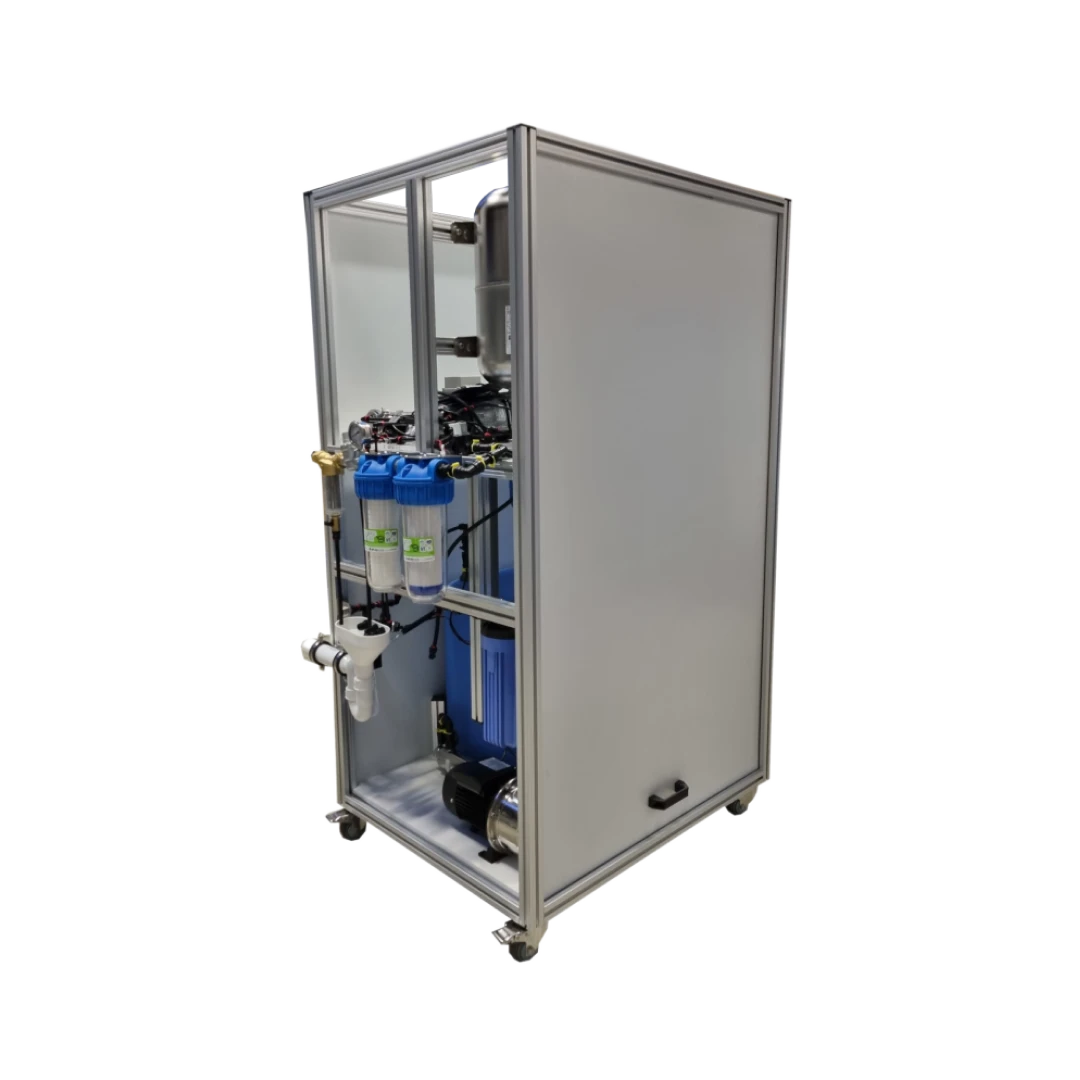

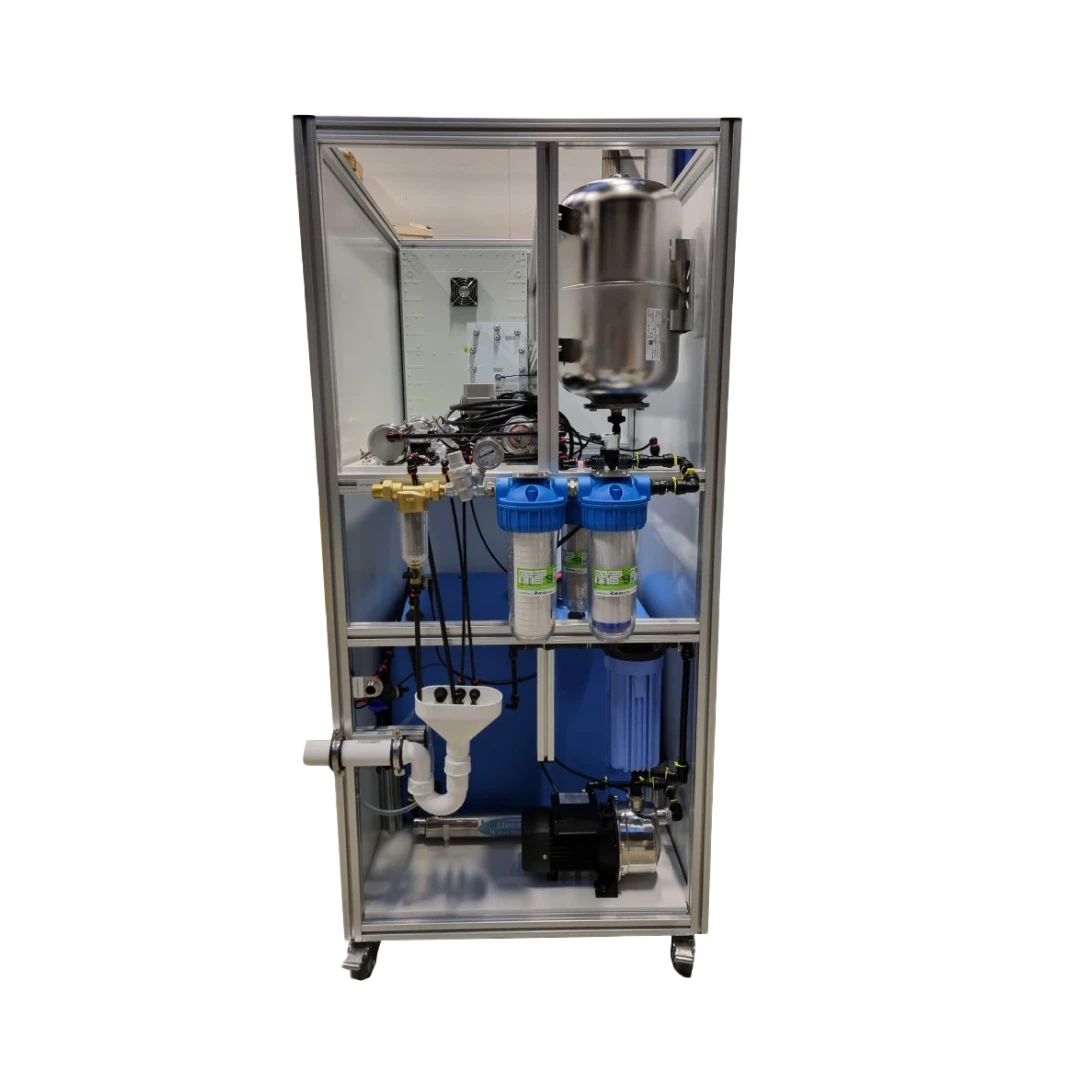

| Typ: | 3 Stufen 20 Liter / Stunde Reinstwasser Umkehrosmose EDI Wasseraufbereitungsanlage (All-in-One Lösung) | |||
| Leistung: | 20 Liter / Stunde (< 1 µs/cm und TOC <0,3 mg/l @15° C Wassertemperatur) | |||
| Maße: | 800x1000x1800 mm ca. BxTxH. (ohne weitere Optionen) | |||
| Sieb Rückspülfilter (Feinfilter) 1/2″ |
Schmutzpartikel und Fremdkörper werden durch ein feines, formstabiles Filtersieb zuverlässig herausgefiltert. Durch die Rückspülfunktion ist dieser Filter in kürzester Zeit wieder komplett gereinigt. | |||
| Druckminderer | Druckminderer | |||
| Vorfilter: | ||||
| Sediment Filter | Sediment Filter integriertes Vorfiltergehäuse 2,5 – Inkl. Filtergehäuseschlüssel – Feinfilter 5µ eingesetzt – inklusive Verrohrung mit der Anlage – mit Halterung |
|||
| Kohlefilter | integriertes Vorfiltergehäuse 2,5 – Inkl. Filtergehäuseschlüssel – Kohlefilter eingesetzt – inklusive Verrohrung mit der Anlage – mit Halterung |
|||
| Maße: | All-in-One Lösung Eine Komplettlösung vom Leitungswasser bis Reinstwasser in einem einzigen System mit allen benötigten Komponenten.teilweise sind die Komponenten extern, Vorratsbehälter und Optionen wie Enthärtungsanlage, CO2 Laugendosierung |
|||
| SPS – Steuerung: | Computer Controller IEM mit USB Anschluß und Optioner Möglichkeit zur Fernüberwachung und Administration via Internet | |||
| Trockenlaufschutz: | Ja | |||
| Stufe 1 | Umkehrosmose Wasseraufbereitungsanlage Typ 25211 | |||
| Leistung: | 50 Liter / Stunde (99% rejection @15° C Wassertemperatur) | |||
| Membran | IEM XLE2521 (extra low Energy PA Membrane) | |||
| Membrangehäuse: | Edelstahl Druckrohr, PE Endkappen | |||
| Pumpe: | Druckerhöhungspumpe Edelstahl 230V AC 50 Hz | |||
| Leitwertanzeige: | Leitwertanzeige am Permeat | |||
| Montage – Bauart: | Edelstahl Gehäuse B x T x H 598 x 600 x 720 (in mm) | |||
| Durchfluss-Sensoren: | 2x Aktiver Durchflusstransmitter Digital (1: Produkt 1: Abwasser ) |
|||
| Drucksensoren: | 2x Aktiver Druckanzeigetransmitter Digital 0-16 Bar (Vordruck, Betriebsdruck) |
|||
| Trockenlaufschutz: | Ja | |||
| Spülsystem: | Automatisches Spülsystem (Magnetventil) | |||
| Permeatverwurfung | Permeatverwurf-System | |||
| Stufe 2 | Umkehrosmose Wasseraufbereitungsanlage Typ 21121 | |||
| Leistung: | 20 Liter / Stunde (99% rejection @15° C Wassertemperatur) | |||
| Membran | IEM XLE (extra low Energy PA Membrane) | |||
| Membrangehäuse: | PE Druckrohr, | |||
| Pumpe: | Druckerhöhungspumpe | |||
| Leitwertanzeige: | Leitwertanzeige am Permeat | |||
| Durchfluss-Sensoren: | 1x Aktiver Durchflusstransmitter Digital (1: Produkt ) |
|||
| Drucksensoren: | 1x Aktiver Druckanzeigetransmitter Digital 0-16 Bar (Betriebsdruck) |
|||
| Trockenlaufschutz: | Ja | |||
| Stufe 3 | EDI (intern) | |||
| Leistung: | 20 Liter / Stunde <0,1 µs/cm | |||
| EDI Leitwertüberwachung | ||||
| Leitwert Anzeige am Permeat als LED | ||||
| Polishing Filter DI (Polizeipatrone) | ||||
| Harz Füllung (Mischbett Anionen + Kationen) Typ Labor Qualität | ||||
| 1x Füllung | ||||
| Leitwert Anzeige am Permeat als Textausgabe | ||||
| Speisewasser-eingang: | Magnetventil am Wassereingang 230 V 50Hz | |||
| Anschlüsse: | Permeat 3/4″ AG / Abwasser 3/4″ AG / Speisewasser 3/4″ AG | |||
| Abschaltung: | Schwimmerschalter | |||
| Grenzwerte: | Max. Salzgehalt im Eingangswasser 3000 µS/cm (Auslegung 750 µs/cm) Min. Vordruck 1 bar Eingangswasser Temperatur 4° C bis 30° C Speisewasserqualität: 5µ gefiltert , Trinkwasser Maximum freie Chloride: 0.1 mg/l Härte im Speisewasser: 10° dt. Härte = 50% Ausbeute 0° dt. Härte = 70% Ausbeute |
|||
| Störmeldung: | Sammelstörmeldung (potentialfrei) | |||
| Fördersystem mit Vorratsbehälter und Versorgung der Ringleitung: | ||||
| Vorratsbehälter: | Produktwasser Vorratsbehälter 200L (Lagertank 200 l aus PE) lichtundurchlässig |
|||
| CO2 Falle | CO2 Falle dient zur Verhinderung, dass das Reinstwasser (im Produktwasser Behälter) durch Belüftung bei Abnahme CO2 aufnimmt, die Luft wird durch die CO2 Falle geleitet. 2,5×10 Zoll Labor Qualität |
|||
| Niveaumessung | T3000 Pegelsonde Transmitter zur kontinuierlichen Füllstandsmessung in Behälter Tank voll (Stop Produktion) Tank halb voll (Start Produktion) Tank leer (Alarm) Programmiert in der SPS Steuerung der Anlage Technische Parameter: Material: Edelstahl 316L Mess-Medium: Wasser Eingangsspannung : 12 bis 36V DC Ausgangsspannung:: 0-10V DC Kabellänge: 3m Max. Messbereich: 100 bis 3000 mm Füllstandhöhe Max. Druck 0,6 bar Abweichung: ±0.5%F.S, ±1%F.SArbeitstemperatur : -40 ~ 85 °C |
|||
| Pumpe: | Druckerhöhunsgpumpe Förderpumpe Typ: IEMHJ550Q Motor 220 – 240 V~/50 HzArtikelbeschreibung Ansaughöhe ca. 9 m Förderhöhe ca. 45 m Kapazität: 3500 l/h Max. Förderdruck ca. 4,5 bar Nennspannung: 220 – 240 V~/50 Hz 550 W (1 Hp) integrierter Thermoschutz vor Überhitzung Maximale Wassertemperatur: 60°C Sauganschluss: 1″ IG Druckanschluss: 1″ IG Insulation Classe : B IP 44 Max. Umgebung Temp. +40°C Alle Angaben @ 2900 R/Min. (50 Hz)Aufbau auf Alu Gestell gesteuert durch die SPS-eigene Steuerung der Umkehrosmoseanlage |
|||
| Druckbehälter | Druckbehälter 1 x 20 Liter Edelstahl Drucktank zur Kompensation und als Vorratsbehälter 20 Liter gesamt Volumen von Luft und Wasser, Wassermenge ist abhängig vom Vordruck (10 Liter Wasser@5bar) Inklusive Fittings, Ventile und Schläuche |
|||
| Direktabnahme | Direkt-Abnahmeanschluss am Gerät | |||
| Montage – Bauart: | montiert auf Alu-Rahmen | |||
| UV Entkeimung | Ultraviolett Entkeimung 12L/Min zum Reinigen vom Produktwasser im Behälter und der Ringleitung | |||
| Ultraviolettsystem | UV System mit Ausfall-Überwachung (eingebaut) Edelstahl Wassersterilisator (UV- System) 24 Watt UV Wassersterilisator – Durchflussrate: 12 Liter pro Min. Quarzlampe 220 V, 50Hz, 24 Watt – 1/2 Zoll x 1/2 Zoll Störmeldung über SPS mit Anzeige im Schaltschrank bei Ausfall / Lebenslaufzeit bis zu 9000 Stunden theoretisch möglich, Lampe ist Verschleißteil |
|||
| Umwälzpumpe Pos. 8-4 |
Förderpumpe Typ: IEMHJ550
Q/max.: 58 L/min (3,5 M³/H) Artikelbeschreibung Aufbau auf Alu Gestell |
|||
| Filter 0,2µ | Sterilfilter 0,2µ Filter Typ 0,2 µ Kerzenfilter Material: Polypropylen 2,5 x 10 Zoll (Filterfläche 0,65 m²) Betriebstemp. bis 65° C Betriebsdruck 4,2 bar (max. Differenz 2 bar) |
|||
| Monitoring | interaktives Monitoring System und Fernadministration | |||
| Monitoring: | 7″ interaktives Touch Screen Monitoring System mit SPS Computer Steuerung IEM mit Internet Fernadministrations-Möglichkeit Schaltschrank mit RS232 oder USB Schnittstelle zur Programmierung und Fernadministrationsmöglichkeit via Internet Transmitter Leitwert Anzeige am Permeat** Aktiver Durchflusstransmitter Digital in Liter / h Aktiver Drucktransmitter Digital 0-16 bar |
|||
| Fernadministration: | Der aktuelle Status der Anlage kann aus der Ferne bei Bedarf durch den Kunden mit Hilfe einer Client-Software überwacht werden ( Monitoring ). Eine DHCP-fähige Internetverbindung ist dazu an der Anlage via verbundenem RJ-45 Kabel von Kundenseite aus notwendig. Änderungen an der Software können aus der Ferne nur durch den Hersteller ( Fa. IEM ) durchgeführt werden nach gemeinsamer Absprache. Der Kunde erhält keinen Zugriff auf die SPS Programmierung, dies bleibt dem Hersteller ( Fa. IEM ) vorbehalten. |
|||
| Laufrollensystem für Mobilität der Umkehrosmoseanlage | 4 Rollen in Edelstahl & Gummi-Ausführung für besseres Handling der Umkehrosmoseanlage, montiert am ALU-Rahmengestell Höhe ändert sich um ca. 10 cm ! |
|||
