| Typ: | 2 Stufen Umkehrosmose Wasseraufbereitungsanlage RO802-802 | ||
| Leistung: | Leistung 50m³/Tag – 2,2 m³/h ( @15° C Wassertemperatur ) Speisewasse Qualität : Leitungs wasser bis 3000 ppm |
||
| Maße: | Standanlage Alu Rahmen LxTxH 2750x1000x1700 mm Abmessung nur UO Anlage ohne Optionen und Behälter |
||
| SPS – Steuerung: Monitoring: |
interaktives 7 “ Touch Screen Monitoring System Computer Controller IEM mit USB Anschluß und optionaler Möglichkeit zur Fernsteuerung via Internet interaktives Touch Screen Monitoring system mit SPS Computer Steuerung IEM mit Internet Fernadministrations-Möglichkeit Schaltschrank mit RS232 oder USB Schnitstelle zur Programmierung und Fernadministrationsmöglichkeit via Internet ( Optional) 1x Transmitter Leitwert Anzeige am Permeat** 3x Aktiver Durchflusstransmitter Digital bar (1: Produkt 1: Abwasser 1: Recycling) 3x Aktiver Durchflusstransmitter Digital 0-16 bar |
||
| Stufe 1 | Umkehrosmose Wasseraufbereitungsanlage Typ 802 | ||
| Leistung:16 | 60m³/Tag (99% Drain rejection @15° C Wassertemperatur ) Ausbeute bis 80% |
||
| Membran | extra High rejection Membrane ( PA Membrane ) | ||
| Membrangehäuse: | GFK Druckrohr | ||
| Pumpe: | RO Pumpe Edelstahl-Kreiselpumpe 400V AC geräuscharm, mehrstufig | ||
| Leitwertanzeige: | Leitwertüberwachung am Permeat | ||
| Montage – Bauart: | montiert auf Alurahmen | ||
| Durchfluss-Sensoren: | 2x Aktiver Durchflusstransmitter Digital (1: Produkt 1: Abwasser ) |
||
| Drucksensoren: | 2x Aktiver Druckanzeigetransmitter Digital 0-16 Bar ( Vordruck, Betriebsdruck ) |
||
| Trockenlaufschutz: | Ja | ||
| Concentrate Displacement:
(Optional) |
Concentrate Displacement- Einheit Wenn der Produktwassertank ( der Produktwassertank ist nicht im Angebots- und Lieferumfang enthalten) voll ist, muss die UO Anlage vor dem Standby gespült werden Aufgrund des hochkonzentrierten Speisewassers. Dieses darf nach Standby nicht in der Anlage verbleiben und muss heraus gespült werden. Concentrate Displacement Behälter: 200 Liter Schwimmerschalter Mehrstufige, horizontale Kreiselpumpe 230V AC Typ P510Die Concentrate Displacement Einheit wird durch die SPS Steuerung mit einer eigenen Sonderprogrammierung und mit eigenem Tank und Pumpe diese Aufgabe erledigen. Das Permeat wird vom Produktwasser versorgt. |
||
| Stufe 2 | Umkehrosmose Wasseraufbereitungsanlage Typ 802 | ||
| Leistung: | Leistung 50 m³/H Speisewasser 2,2 m³/h Produktwasser ( @15° C Wassertemperatur ) Ausbeute bis 80% Das Abwasser der Stufe 2 wird in die Stufe 1 zurück geführt. ( Stufe 2 ohne Abwasser ) |
||
| Membran | extra High rejection Membrane ( PA Membrane ) | ||
| Membrangehäuse: | GFK Druckrohr | ||
| Pumpe: | RO Pumpe Edelstahl-Kreiselpumpe 400V AC geräuscharm, mehrstufig b- CY Pumpe Edelstahl-Kreiselpumpe 230/400V AC geräuscharm, mehrstufig |
||
| Leitwertanzeige: | Leitwertanzeige am Permeat als Text | ||
| Montage – Bauart: | montiert auf Edelstahlrahmen | ||
| Durchfluss-Sensoren: | 1x Aktiver Durchflusstransmitter Digital (1: Produkt / Abwasser wird durch SPS berechnet ) |
||
| Drucksensoren: | 1x Aktiver Druckanzeigetransmitter Digital 0-16 Bar ( Vordruck, Betriebsdruck ) |
||
| Permeatverwerfung | mit Permeatverwurf-System | ||
| Speisewasser-eingang: | Elektroventil am Wassereingang 230 V 50Hz | ||

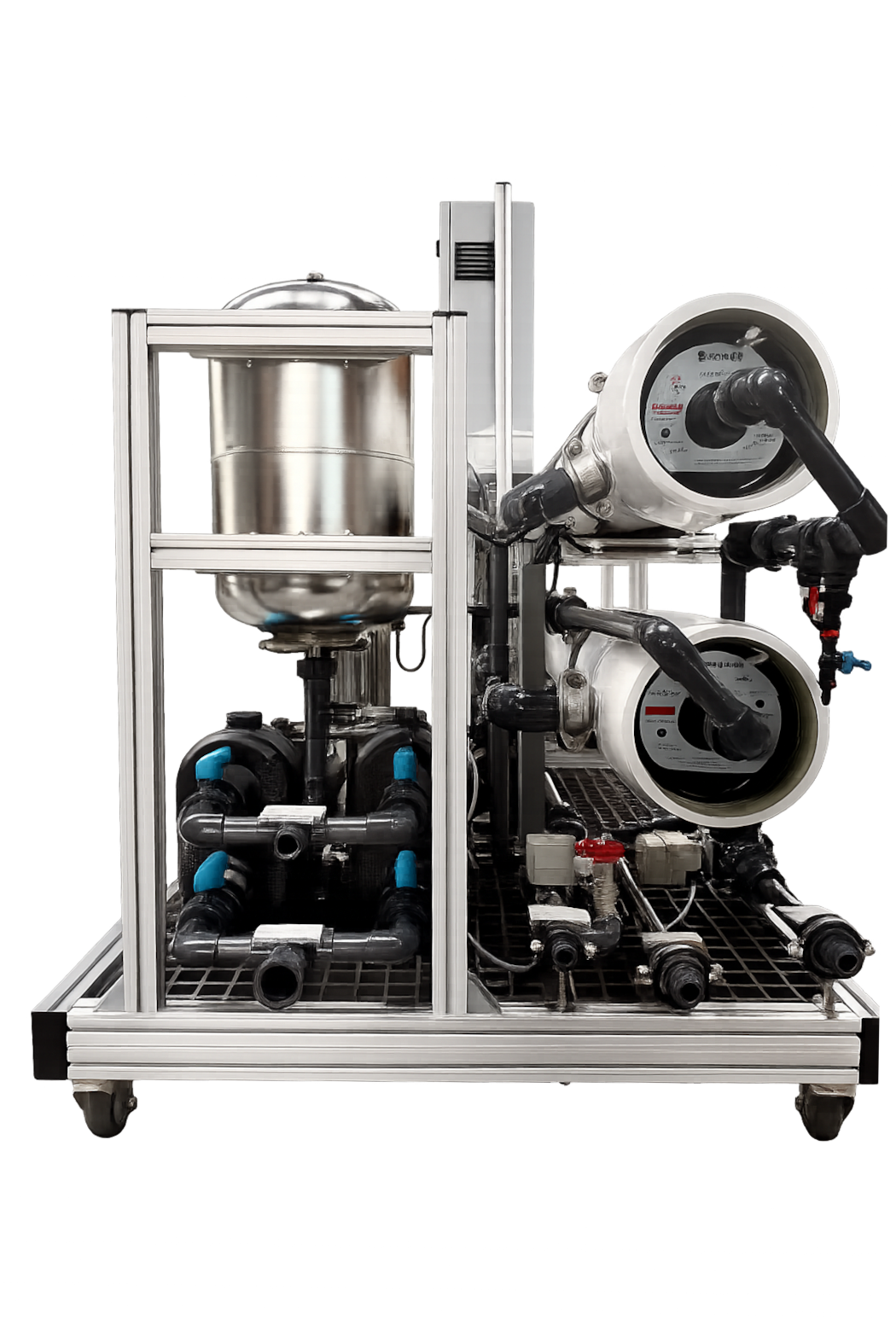

| Anschlüsse: | Permeat 1 “ IG / Abwasser 3/4″ IG / Speisewasser 1 1/4″ IG |
||
| Abschaltung: | Schwimmerschalter | ||
| Schwimmerschalter mit 10m Kabel, angeschlossen und programmiert zur Abschaltung |
|||
| Störmeldung: | Sammelstörmeldung ( potentialfrei ) | ||
| Grenzwerte: | Max. Salzgehalt im Eingangswasser 3000 µS/cm ( Auslegung 750 µs/cm) Min. Vordruck 3 bar Eingangswasser Temperatur 4° C bis 30° C Speisewasserqualität: 5µ gefiltert Maximum freie Chlorine: 0.1 mg/l ohne schädliche Mineralien wie freie Eisen . Ausbeute Standard mit Antiskalant vorbehandelung bis 75% SDI<3 Ohne Antiskalant gilt: Härte im Speisewasser: 10° dt. Härte = 50% Ausbeute 0° dt. Härte = 80% Ausbeute |
||
| Vorfilter | |||
| Sediment Filter integriertes Vorfiltergehäuse … Zoll – inkl. Filtergehäuseschlüssel – Feinfilter 5µ eingesetzt – inklusive Verrohrung mit der Anlage – mit Halterung |
|||
| CIP (Optional ) |
Cleaning in Production ( Chemische Reinigung ) Tank 200 Liter Pumpe Edelstahl Horizentalkreiselpumpe 550 W 230 V AC Kerzen Filter 2,5×10 50 µBei normalem Betrieb können die Membranen der Umkehrosmoseanlage unbrauchbar werden, durch mineralische, biologische und unlösliche organische Partikel, was einen Rückgang des Produktwassers und/oder einen Rückgang der Entsalzung zur Folge hat. Sollte durch eine der Einheiten ein Rückgang der Wasserqualität (Leitfähigkeit) erfolgen oder Veränderungen der Druckparameter oder der Durchflussrate auftreten, muss eine chemische Spülung der Module durchgeführt werden. |
||
| Cleaning in Production ( Chemische Reinigung ) 3 Wegeventile und Rohrleitung nur für Stufe 1Cleaning in Production ( Chemische Reinigung ) 3 Wegeventile und Rohrleitung nur für Stufe 1 |
|||
| Cleaning in Production ( Chemische Reinigung ) 3 Wegeventile und Rohrleitung nur für Stufe 2 |
|||
| Antiscaling Dosierstation | Antiskalant Dosierstation mit proportionaler Dosierung angepasst an die Online Leistung der Umkehrosmoseanlage ( Stufe 1) Dosieranlage, komplett mit 60 Liter Tank + Dosierpumpe, Fuß Ventil, Rückschlagventile, Befestigung und Schläuche. Steuerung über die Umkehrosmose SPS inklusive einer Dosiermittelüberwachung. 1x Förderleistung: 6 bar – 1,5 Liter bis 20 bar – 0,4 Liter 1x Behälter: 60 Liter 1x Sauglanze mit Leermeldern 1x Rührwerk Inkl. Trockenlaufschutz Ca. 3 ppm Antiscaling soll dosiert werden, die genaue Dosiermenge wird nach der Bestellung und Speisewasser Vollanalyse berechnet und mitgeteilt. |
||
| Sediment Filter 4 Zoll Big Blue 5µ |
|||

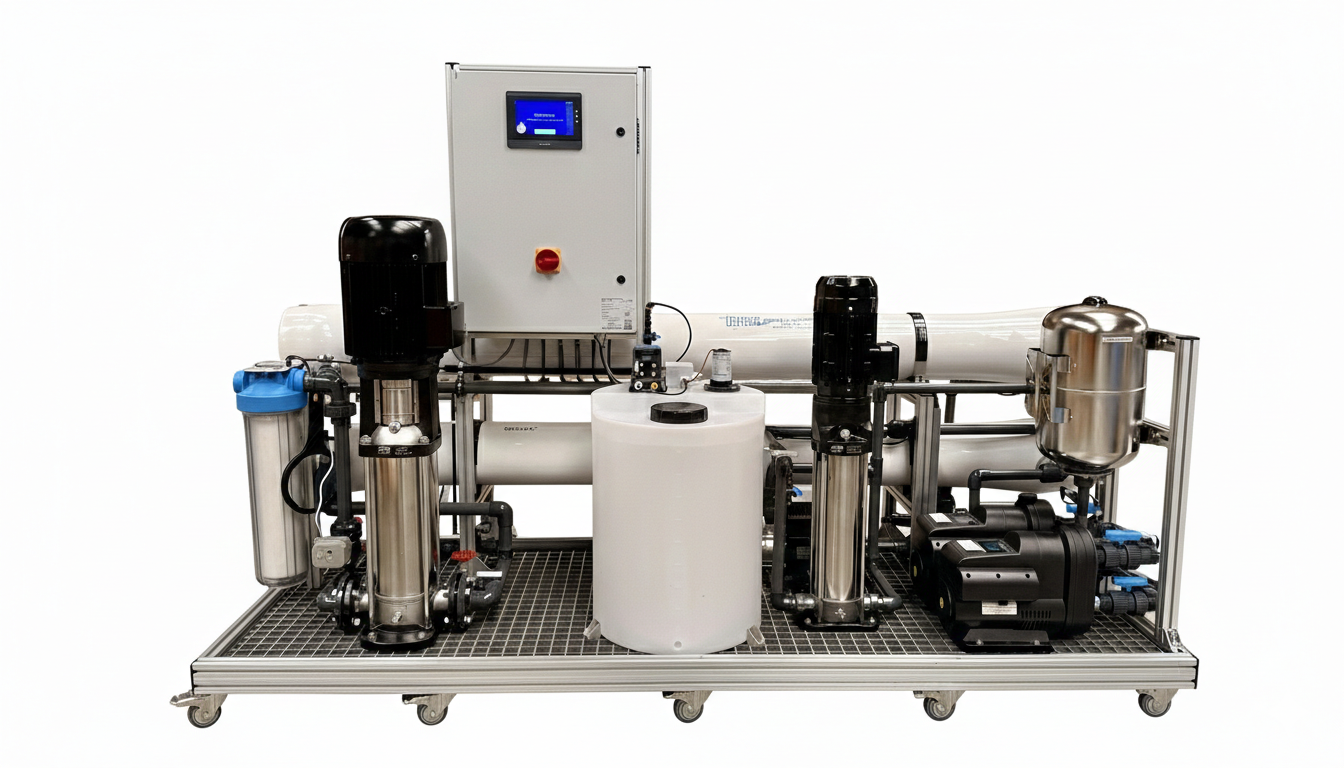

2 Stufen Umkehrosmose Wasseraufbereitungsanlage RO805-802
2 Stufen Umkehrosmose Wasseraufbereitungsanlage RO Standanlage
